Xbox v 1.6 et Xenium

Installation d'une Xenium sur xbox v 1.6

Merci à Pedro_93 de la TEAM XAVBOXPS2
Retrouvez Pedro_93 sur le forum de Xavbox

Voici comment il faut reconstituer le port LPC sur Xbox 1.6 (enfin en théorie)



Mais ça ne fonctionne pas avec la Xenium (avec la Xenium Ice OUI)
Voici le fil à rajouter (le souder à la masse)



Les Xenium sont en vente directement ici

Profitez-en il y a une grosse promo en ce moment...

Plan de montage Xbox v 1.6

Montage d'une puce sur xbox 1.6

Pour reconstituer le port LPC, les points à relier ne sont pas tous les même selon la puce.
Voici quelques exemples de photos/schémas dans des résolutions supérieures à ce que l'on trouve sur les plans de montage communiqués par les fabricants des puces.

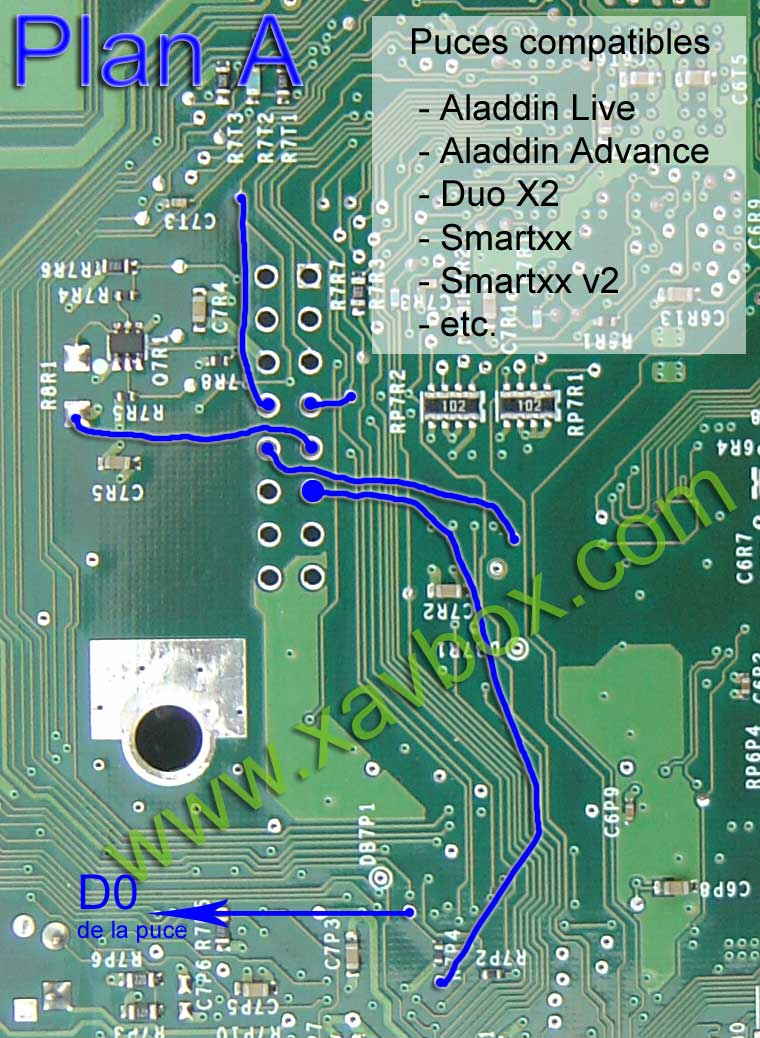

J'ais donc nommé le premier dessin "Plan A". Sur ce model, plusieurs puces peuvent être installées comme par exemple :


plan A résolution moyenne (59 Ko) /
plan
A haute résolution (132 ko)

pour les puces
Aladdin Live
Alladdin Advance (doit être flashé sur une autre Xbox avant avec un bios compatible)
Duo X2
Smartxx
Smartxx v2
etc...

-------------------------------

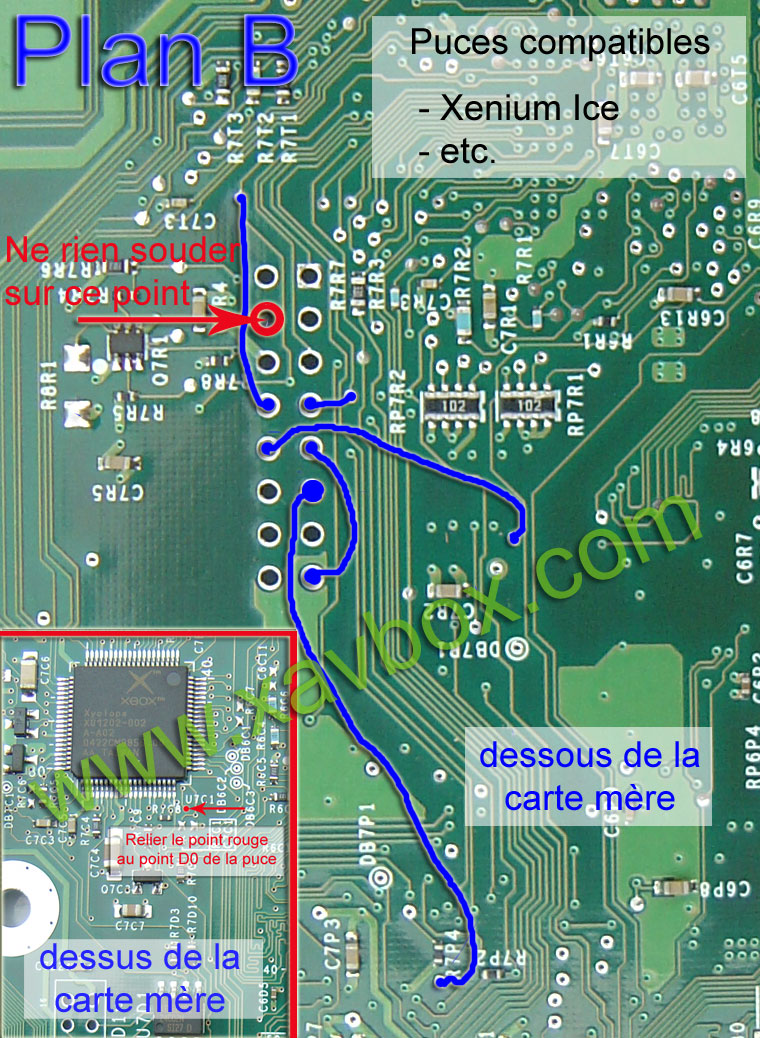

Puis Plan B pour les puces de type Xenium (2 types de montages possible)

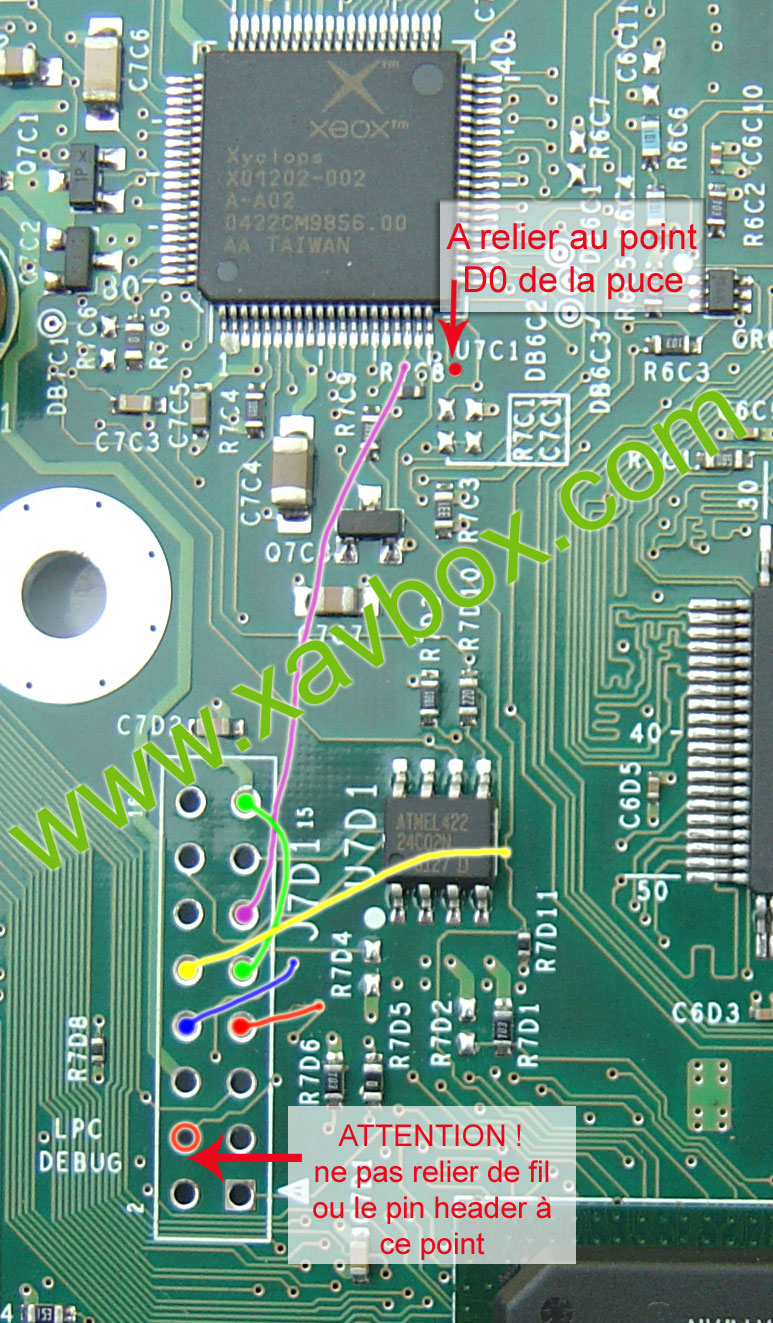

Montage version "pros de la soudure"


résolution moyenne (94 Ko) /

haute résolution (322 Ko)

montage plus facile


résolution moyenne (120 Ko) /
haute
résolution (284 Ko)

Remarque :
De nombreuses puces compatibles xbox v 1.4 peuvent être installées sur les xbox v 1.6.
Selon les puces, elles devront être flashée avec un bios Evox M8 sur une autre Xbox avant.
Actuellement, seul le bios Evox M8 est compatible avec les xbox 1.6

Vous trouverez un bios Evox M8 sur softxbox.fr.st

Xbox v1.6 avec Aladdin Live

Voici la première photo envoyé par Miki d'une Xbox v 1.6 avec puce Aladdin Live

Carte mère vue de dos


Vue de face avec la puce


Je fais d'autre photos que je posterais sur le Blog et sur xavbox.com

La Xbox c'est mieux avec une puce !!!

Xbox version 1.6

Avec la baisse des prix de la Xbox depuis le 29 aout 2004, les Xbox v 1.6 sont sortis en France.

Comment la reconnaître ?

Le chipset n'est plus écrit "Connexant" comme les v 1.0 à 1.3, ni "Focus" comme les versions 1.4 et 1.5 (si la 1.5 existe vraiment ?), mais maintenant on peut lire "Xbox" et en dessous "xcalibur"

Le point D0 à disparut, alors pour pouvoir mettre une puce, il va falloir reconstituer le port LPC

Je prépare les photos et le tutos pour vous montrer comment faire...
En attendant vous pouvez réagir sur le BLOG de Xavbox ou directement sur le forum de discussion
